轮廓仪-形状测量仪

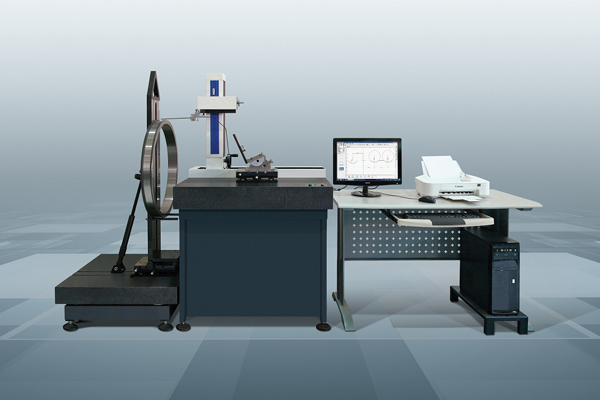

XZ-400

XZ-400大承载形状测量仪根据某些工件的特殊性，为不同客户提供大型工件的检测需求。我公司研制生产出国内首例大型异形工件XZ-400型系列检测设备。该设备改变了传统运动测量方式，采用天然大理石与气浮式精密导轨作为移动测量，特制靠板装置将被测工件静态不动，随意摆放。进口开式光栅尺保障移动精度更准确，测量范围更大。该设备X轴方向移动可用手动，电动控制，装调方便，操作简单，测量效率高，能满足各个规格产品的测量，是大型工件检测的最佳解决方案。 该仪器可测量各种机械零件的素线和截面轮廓形状参数，在轴承行业中可测量各种零件的直线度、平行度、倾斜度、角度处理、圆处理（直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆的心距离、圆心到直线距离）、点线处理（交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离）、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。仪器采用计算机控制，直接显示所测零件的轮廓形状，并可在显示的轮廓形状线上直接标注参数，也可以打印图形和数据，供产品质量检测及工艺分析。
