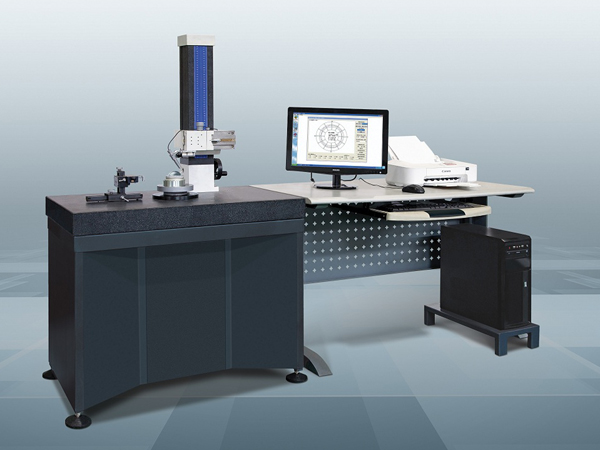

高速圆度仪-波纹度仪


Y9025B

Y9025B圆度仪-波纹度仪该仪器适用于各种环形工件,主要用于各种轴承内外套圈滚道及钢球滚柱的圆度、波纹度、同轴度、垂直度、平行度、平面度等参数的测量(可用四种方法评定圆度误差)并能够给出零件的偏心及相位。

产品特点

1、仪器具有高精度的气浮主轴及空气过滤系统,仪器主轴精度高不磨损,系统精度高,使用寿命长;
2、仪器采用WINDOWS系统操作平台,专业测量软件,测量界面简洁直观,操作便捷;可以实时显示图形数据、存盘留档、随时打印,图形分析报告,直观清晰;
3、工件调整方便快捷,检测效率高;
4、对使用环境无特殊要求,可在车间及计量室使用;
5、具有海量的测量结果统计数据库,方便查阅测量结果以及联网工作。
6、具有强大的测量分析功能,如:波纹度、垂直度等分析;
7、可对零件表面状态进行频谱分析,能够给出任一波的幅值;
8、仪器标配两种型号传感器可以满足各型直径及孔径的测量;
9、测量操作设置鼠标和键盘快捷操作,用户可根据操作习惯自由选择;
10、可直接用于机床调整、零件工艺分析试验,工序间检验或成品零件终

技术参数

1、主轴精度:±0.0125um
2、系统精度:0.03um
3、数据采集:霍尔元件
4、测量最大外径:Ф140mm(可扩展)
5、测量最小内径:Ф3mm
6、测量最大高度:200mm(可增高)
7、测量波数(六个波段):1-500波;2-500波;2-150波;2-50波;15-500波;1波单测偏心
8、波纹度:3-16波、17-100波
9、评定方法:最小二乘法,最小区域法,最大内接圆法,最小外接圆法
10、测量后放大倍数:100、200、400、500、800、1000、2000、4000、5000、8000、10000、20000、40000、50000、80000、100000、200000;
11、测量前放大倍数:1、2、4、8、16、32、64、128;
12、量程范围:≤30μm(半径差)
13、采集点:1024
14、传感器分辨率:0.01um
15、测力:0.3N-1N
16、测量效率:20-50件/小时
17、最大承载:15Kg
18、转速:115转/分
19、外形尺寸:605×405×800
20、电源、气源压力:电源220V、50V、250W;气源压力≥0.45MPa
