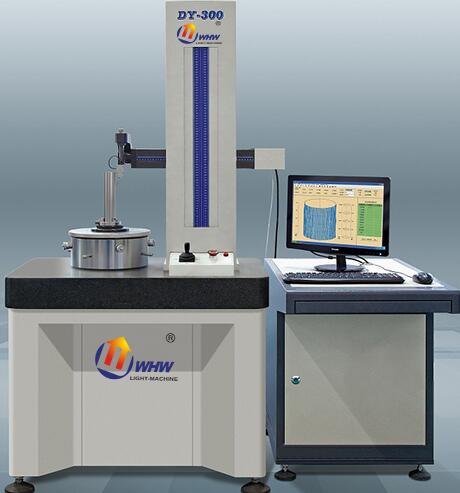

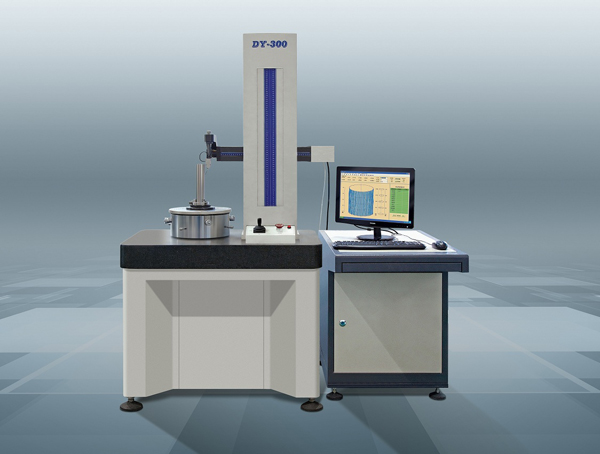

DY-300圆柱度仪主要用于测量各种规则、不规则的表面连续或间断的回转体工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度等的测量,并可对工件进行频谱分析、波高分析、偏心、轴弯曲度分析、跳动量分析等。
1、测量系统分辨率:0.01μm
2、示值误差:±6%
3、仪器径向误差:(0.03+0.0004H)μm
4、仪器轴向误差:0.06μm
5、传感器沿Z轴导轨移动时的直线度:0.30μm/100mm
6、基准回转轴线与Z轴导轨平行度:0.45μm/100mm
7、R轴导轨移动时直线度:0.5μm/100mm
8、测量最大外径:Φ300mm
9、测量最小内径:Φ2.5mm (最小可测Φ1.5mm需选配小测针)
10、测量最大高度: 500mm
11、承载重量:70Kg
12、工作台台面直径:Φ300mm
13、传感器水平位移量:220mm
14、主轴转速:5转/分
1、圆柱度仪主体一套
2、气浮立柱及横向测量系统一套
3、调平调心工作台(φ300)一套
4、电感传感器一支
5、圆光栅(德国海德汉)一套
6、标准椭圆柱一件(附检定证书)
7、标准玻璃半球(附检定证书)
8、专用工具箱
9、专用计算机
10、打印机
11、前置放大板
12、A/D数据采集板
13、电器专用电源箱(电机控制板电机驱动器)
14、电器专用连线
15、专用测量软件(程序光盘)
16、仪器检定合格证
17、仪器使用说明书
可选附件:
1、精密三爪卡盘
2、φ1红宝石测头杆,φ1×30
3、圆柱度附件表(标准附件)
4、标准圆柱检棒(φ60×300)一件
5、标准测头杆φ2×13,30,53,73,各一件
