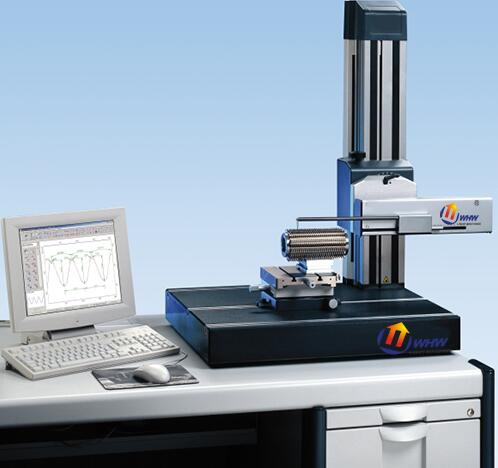

MARSURF XC 20 MIT PCV 200 轮廓测量站 轮廓测量的国际基准 MarSurf XC 20 被公认为轮廓评估的产品。开始于 30 年前的 Konturograph 产品 - 由驱动装置和 X-/Y-记录仪构成 #96 现已通过技术发展为优质质量的轮廓测量系统。微调的设备配置可提供出色的性能标准。驱动装置和测量立柱通过可靠的测量和评估软件进行控制和定位。
1、可以显示用户提示
2、交互控制元素支持评估和自动例行程序
3、使用双探针测头测量上下轮廓;也可对两个轮廓进行相对评估
4、剖面图像,可评估各剖面的不同参数
5、可对孔或陡峭对象等障碍进行分段测量
6、支持导入和导出 dxf 文件以对比设定点/实际值
7、PCV 200 驱动装置采用的测杆安装方式,无需工具即可完成可重复性测杆更换
8、测头系统,提高测量站灵活性
9、手动可变扫描力,同样提高灵活性
10、使用直线和圆弧合成标称轮廓
11、方便比较标称和实际轮廓 可通过轮廓内的描述选择不同的公差
1.接触速度(Z 方向):0.1 至 1 mm/s
2.测杆长度:175 mm, 350 mm
3.测量速度(文本):0.2 mm/s 至 4 mm/s
4.针尖半径:25 μm
5.扫描长度末尾(X 方向):200 mm
6.分辨率:Z 方向,相对探针针头:0.38 μm(350 mm 测杆)/ 0.19 μm(175 mm 测杆)在 Z 方向,相对于测量系统:0.04 μm
7.扫描长度开始(X 方向):0.2 mm
8.取样角:在平滑表面上,取决于偏差:后缘高至 88°,前缘高至 77°
9.定位速度(文本):X 方向返回速度:0.2 至 8 mm/s;Z 方向:0.2 至 10 mm/s
10.导块偏差:2um;0.5mm、20um;
11.测量范围 mm:1mN;30mN;
12.扫描长度(文本):150mm、200mm;
13.测量力 (N):6mm;
1.机器建造:轴承、螺纹、螺纹柱、滚珠丝杠、轴、支架、阀门
2.生产领域最需要的测量:部分自动流程中的轮廓测量
3.汽车业:转向、刹车系统、变速箱、曲轴、凸轮轴、气缸盖
4.医疗:髋关节和膝关节内用假体的轮廓测量,医用螺丝的轮廓测量,种植牙的轮廓测量
5.MARSURF-XC20 表面粗糙度轮廓仪附件:
可选:
MarSurf ST 750 测量立柱
手动控制面板带操纵杆和显示器 MCP 21
平行虎钳,V 形块
设备工作台
软件选项:
螺纹评定选项
斜面选项
QS-STAT / QS-STAT Plus 选项
拓扑选项
MARSURF-XC20 表面粗糙度轮廓仪版本:
结合精密驱动和测头系统 LD 130 / 260
结合测量立柱 ST 500 或 ST 750
MARSURF-XC20 表面粗糙度轮廓仪货运:
MarSurf XC 20 包含计算机、MidRange Standard 包括 XC 20 软件和 Mahr 许可密钥
TFT 显示器
MarSurf PCV 200 驱动单元
MarSurf ST 500 测量立柱包含支架
校准套件
MCP 23 手动控制面板
CT 300 XY 工作台
